現在進行中のフルオーダー＆レストレーションプロジェクトの進行状況をリアルタイムでお届けしています。

　　　　過去の書き込みは↓をクリック

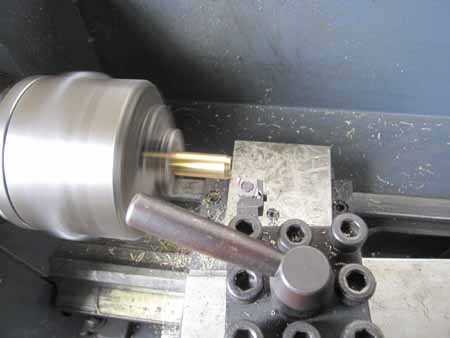

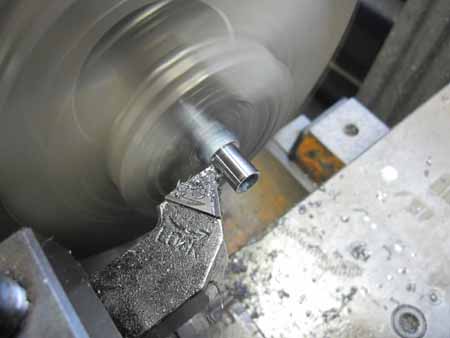

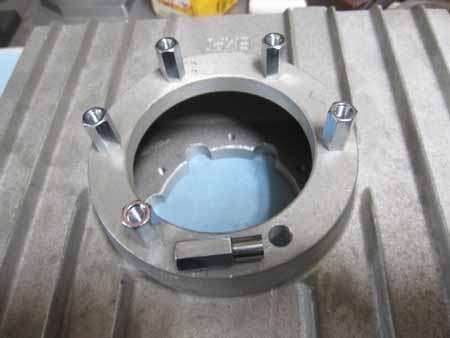

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/07 お次はオイルサンプのフランジ加工です。 今までにも幾度と無くやっていますが、やっぱりこれが一番ですね！ 高ナットを旋盤で引き、サンプの穴は大きく広げると・・・写真右のようになります。 これでガッチリ取り付けできます！！

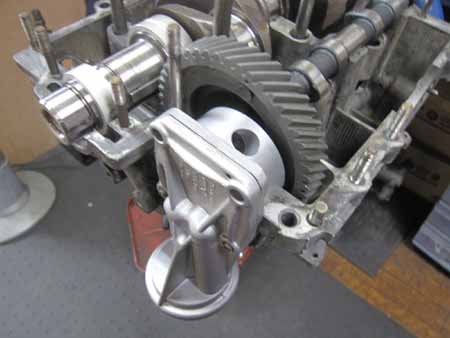

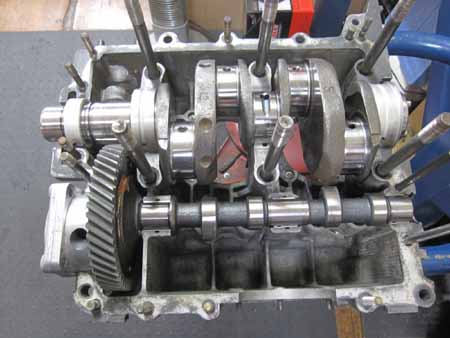

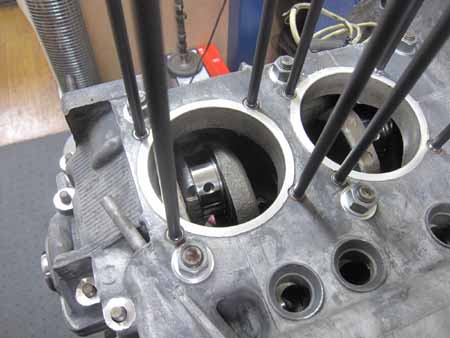

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/07 クランク＆カムシャフトの仮組みです。 半ペタの時点でオイルポンプのクリアランス確認を行います。 使用するオイルポンプはカートリッジフィルター付きになります。 オイルの状態はこれですこぶる良くなりますからね！ そしてケースを合わせてクランク＆カムをクルクル回してみると・・・Ｏｈ〜〜良い感じです！！

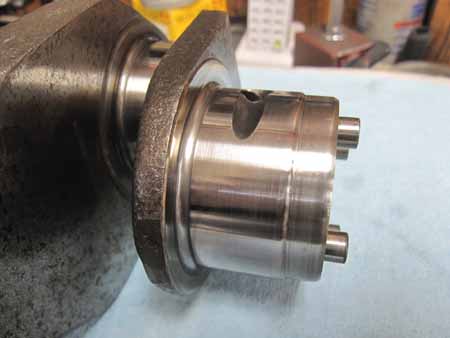

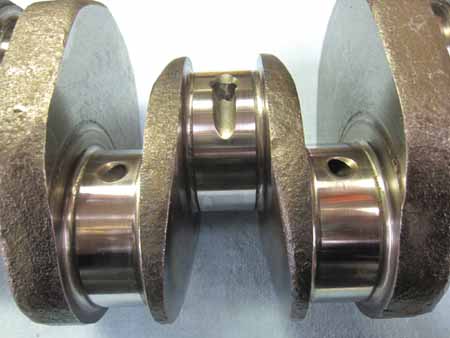

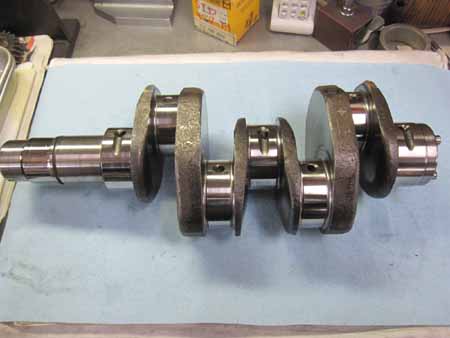

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/07 写真はラッピングが完了したクランクシャフトです。 メイン＆ロッドジャーナルの仕上がりはこんな感じで、ほんの極わずか線傷は残りましたが研磨するほどではありませんのでこのまま再使用いたします。

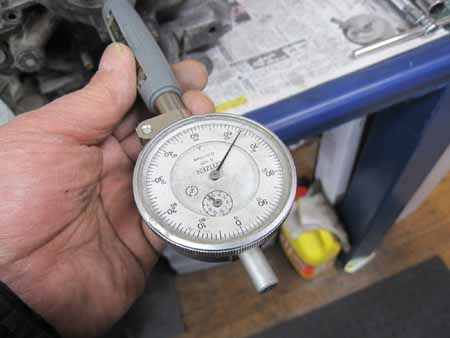

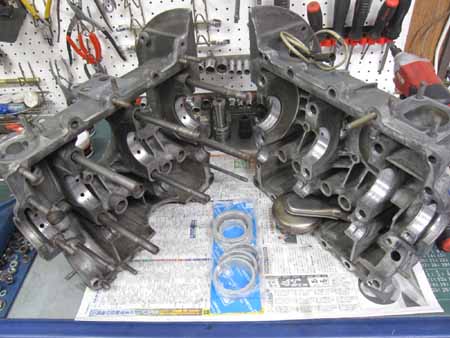

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/07 メインベアリングはコルベンシュミットのスチールバックを使用します！ ケースに組み込みオイルクリアランスの確認を行いました。 結果は・・・もちろん合格でございます！ 実はこの作業・・・昨日の研磨前に行っていたんですが・・・ＵＰするの忘れてました。

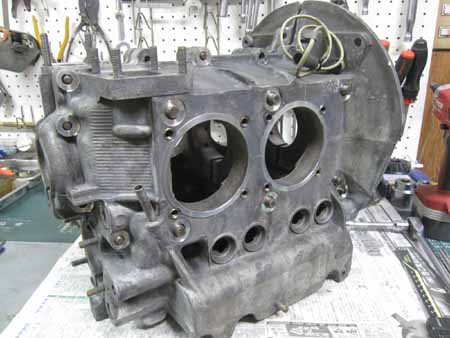

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/06 研磨作業の完了したクランクケースです。 これでトルク管理もしっかり行えます！ デコボコじゃ〜〜ダメダメですよね。

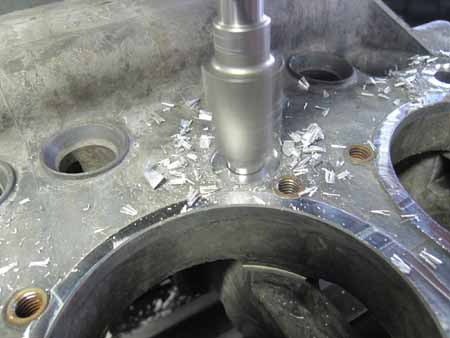

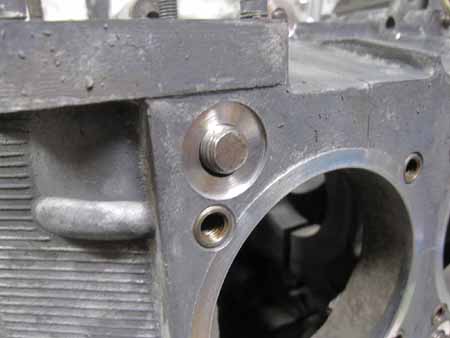

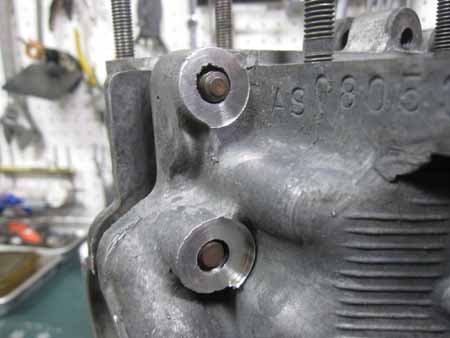

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/06 お次の作業はクランクケースの研磨です。 シリンダー座面＆ラージ、スモールナットの座面を修正しています。 長年の使用でかなりデコボコなんですよ・・・。

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/06 青ニスを落としてキレイに洗浄いたしました！ これで全ての仕込み作業が終了です。 シリンダー座面もご覧のように仕上がりましたよ！

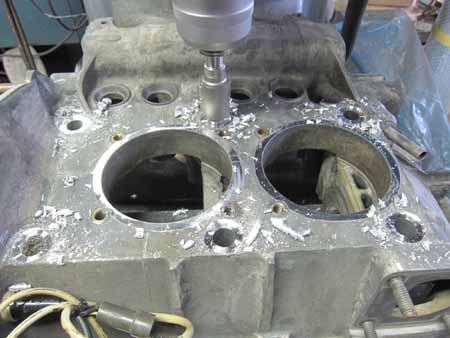

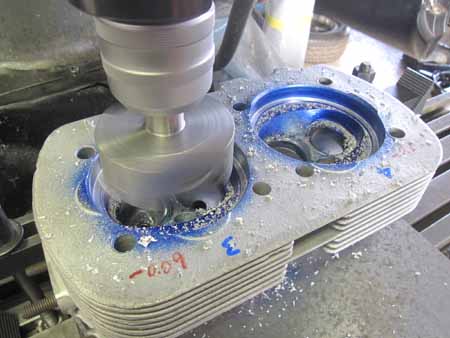

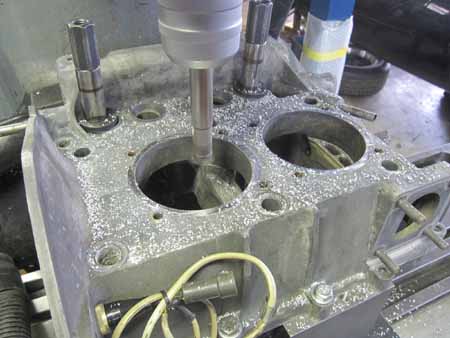

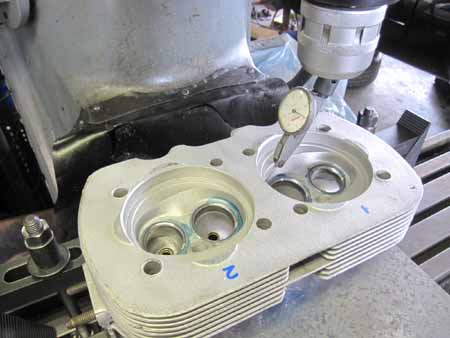

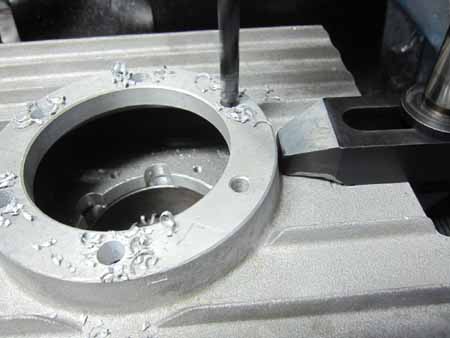

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/06 最後の仕込み作業がシリンダー座面の修正です。 先ずは高さを測り一番低い場所を探ります。 そしてボアのセンターを出してシュ〜〜♪ 文字にするとこれだけですが、この作業もかな〜〜り神経を使うんですよ。

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/06 し・・・しまった・・・。 この写真のキャプションを下に書いてしまった・・・。 ↓のとおりです。

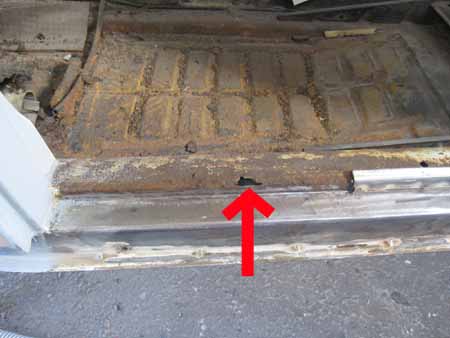

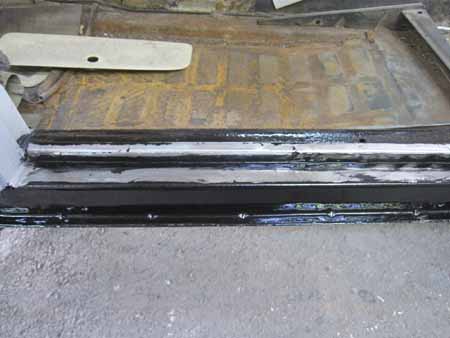

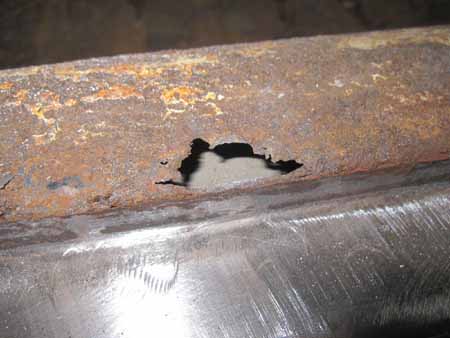

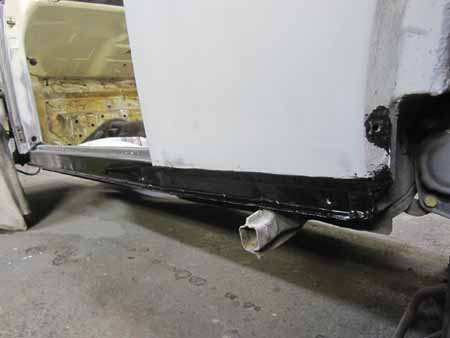

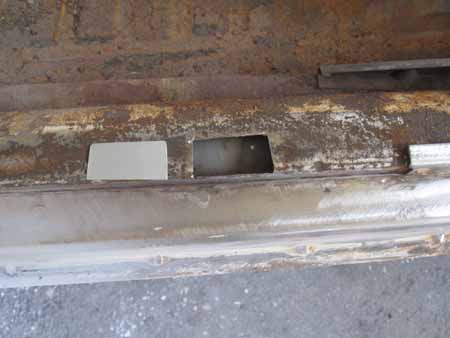

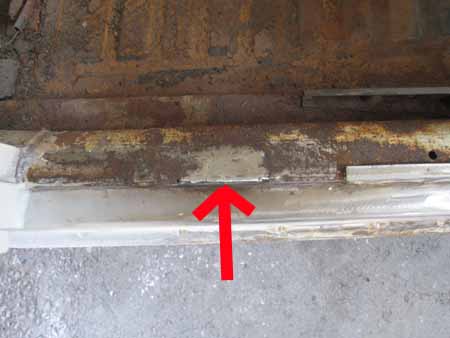

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/06 場所が変わってこちらは右のサイドメンバーです。 ちょうどカーペットをくわえている部分なんですが、湿気でチャンネルは腐食＆ロッカーの上にはサビ穴が開いていました・・・Ｏｈ〜〜。 ところがです！　内側に見えるヒーターチャンネルにはサビ一つ出ていません！ たぶんカーペットに水が当たり、湿気で表面から錆びたものと考えられます。 ここは部分的に“パッチ”を貼ってふさぎました。 カーペットのチャンネルは防錆鋼板で製作して、後ろ側だけ張り替えてあります。 こちら側も防錆処理を行いサフェーサーが入るのを待つのみ！

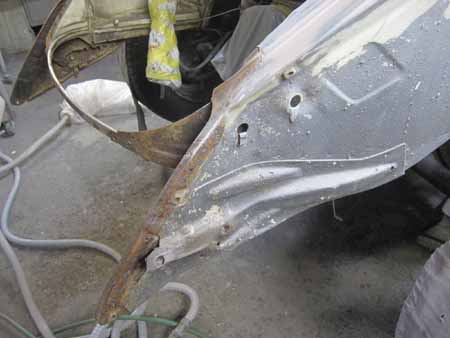

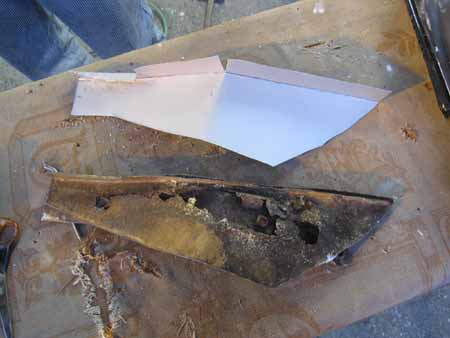

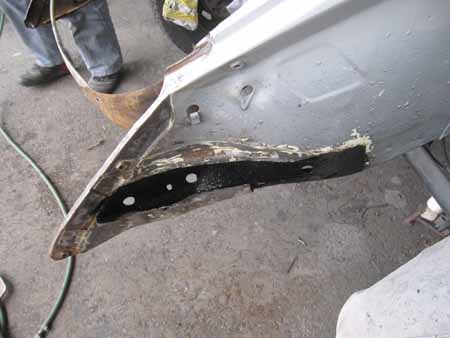

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/06 写真左は腐食の進んだインナーを切開したところです。 そして写真中央が右バンパーリテーナーのブラケットが取り付けられる部分にかなりひどい歪みが出ていたためここも切開して修正します。 内側の黒い部分は防錆処理を行ってあります！ 写真右は切開したインナーパネルを防錆鋼板で製作しているところ！

ベック５５０スパイダー！ 2011/03/06 製作したユニバーサルジョイントを仮付けしてみました。 結果は・・・ＯＫ！でございます。 ペイントしてから組み付けます！ ブレーキマスターもちょうど良い物が見つかりました！ しかし・・・このあたりの整備は手が入らなくて非常〜〜〜に面倒ですね・・・。

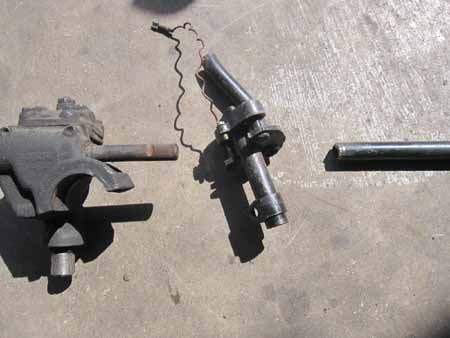

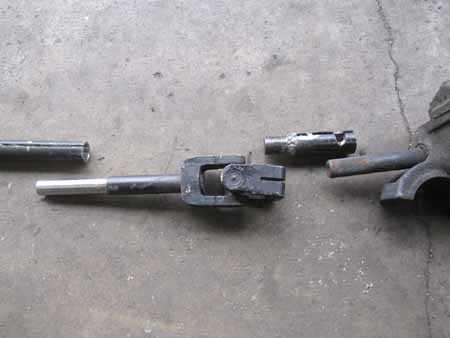

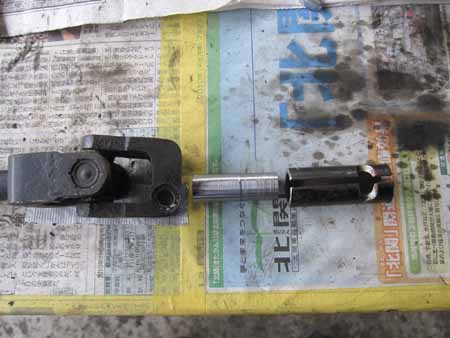

ベック５５０スパイダー！ 2011/03/06 写真左がブッタ切ったステアリングジョイントです。 そして写真中央＆右がユニバーサルジョイントに繋ぐためのアダプターを製作しているところ！ 使用するジョイントは1303用ですから今後も入手可能ですし、ナニより今回使用したのは片側ですから、もう片側残っています！！（笑）

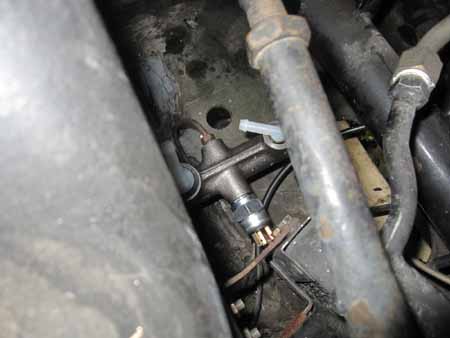

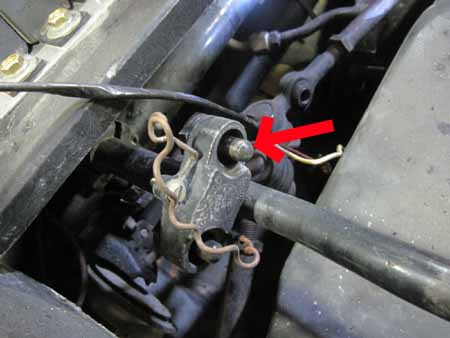

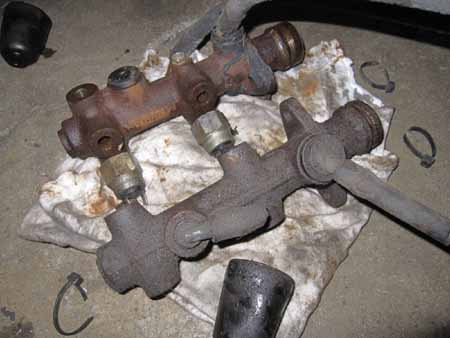

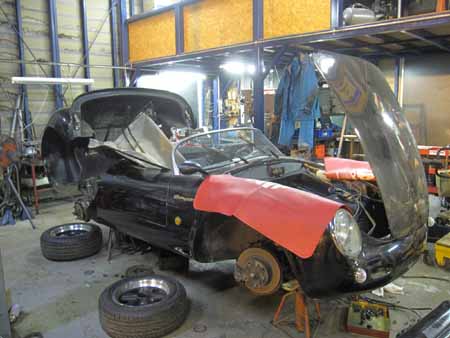

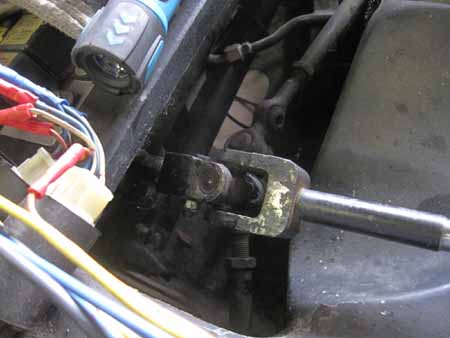

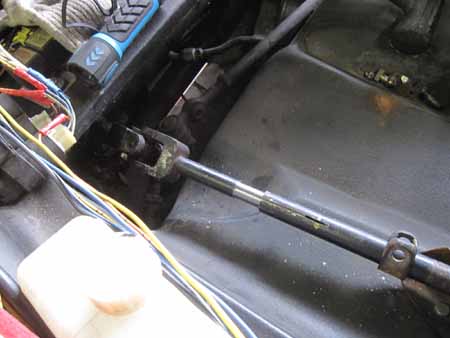

ベック５５０スパイダー！ 2011/03/06 久しぶりにベック５５０スパイダーの整備を行っています。 Ｈ８年に抹消登録してから１５年の永い眠りについていたベック５５０スパイダーを復活させるべく整備を開始しています！ ブレーキは全てＯ／Ｈ＆交換が必要です。 マスターシリンダーを外すと・・？？？どうも現行のパーツとはチョイと違います。 ナンとか合う物を探しましょう！ 昨日お電話したステアリングのジョイントですが、こんな感じで取り付けられています（赤矢印部） ガタガタですね・・・。 今日からユニバーサルジョイントに変更するため加工を始めています！！

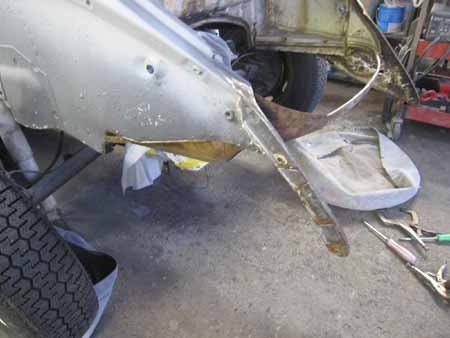

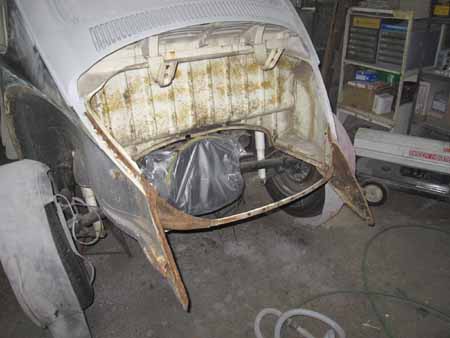

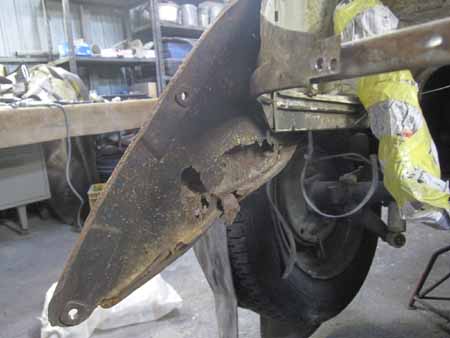

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/05 作業はリアエプロンに進みましたが、ココはサビの進行がひどく切開いたしました。 エプロンを外すと・・・Ｏｈ〜〜ｎｏ〜〜。 左リアのバンパーリテーナー裏側は腐食して大きな穴が・・・ココは本格的な切開＆パネル張替えが必要です。

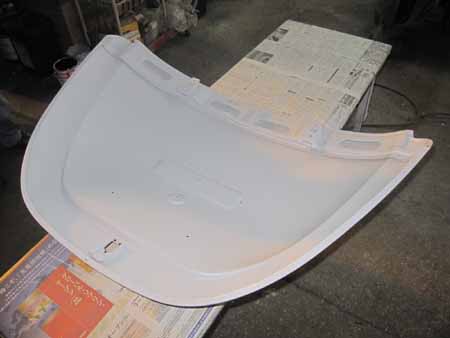

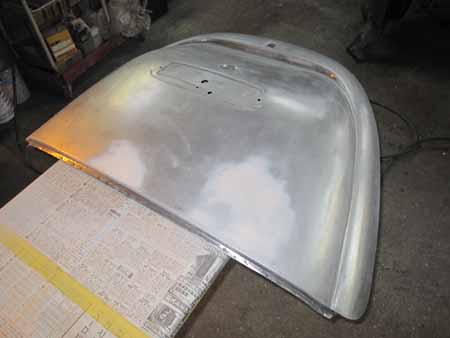

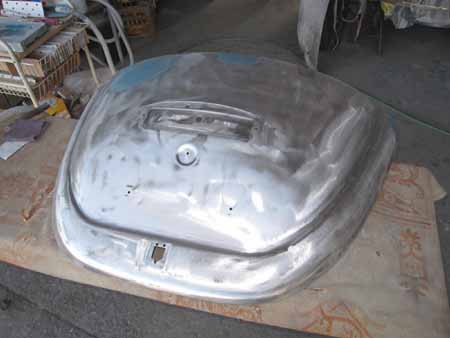

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/05 続いてリアフードの剥離も行いました。 こちらも大きなダメージは無く、若干の板金修正でサフェーサーが入りました！

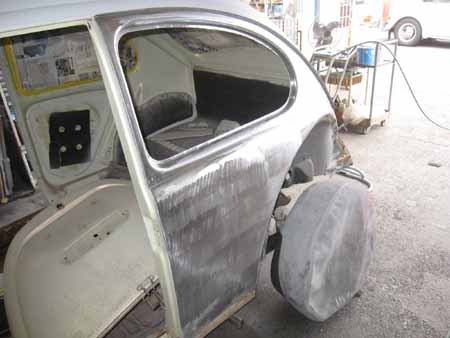

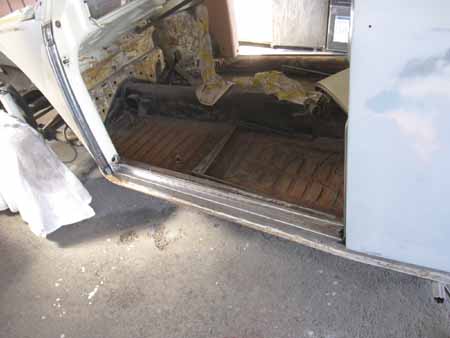

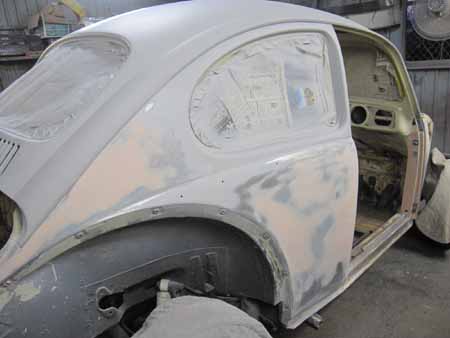

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/05 左クォーターパネルの板金作業も進みました。 ロッカーパネルも剥離をして防錆処理を行っています。 奇跡的？にこちらはノーダメージです！！

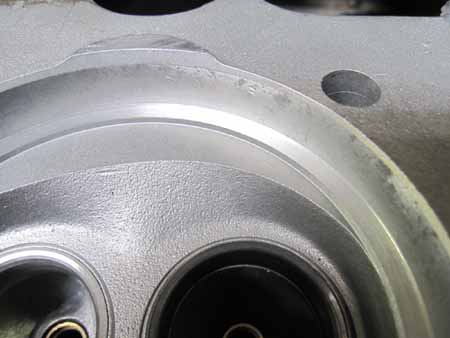

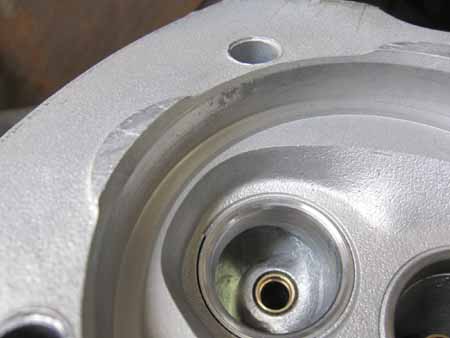

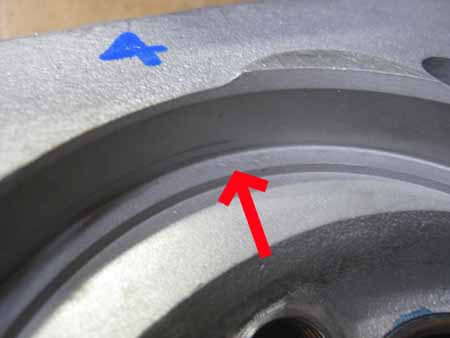

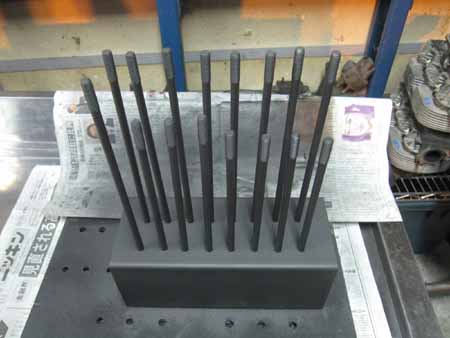

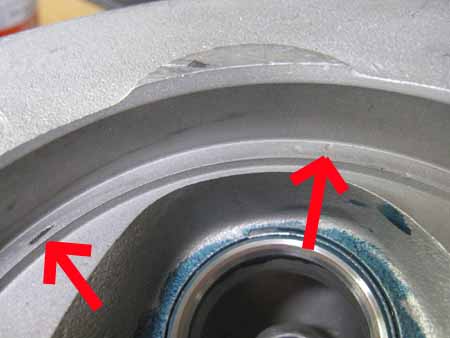

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/05 写真の中の赤矢印はシリンダーの当たり面になりますが、どうもしっくりしません・・・。 一ヶ所は「ス穴」なのですが、その他はあきらかに凹みが出ています。 やはりシリンダー座面の修正が必要ですね！ 写真右は耐熱ペイントしたヘッドボルトです！ もちろんブラスト処理後にペイントしてありますよ！！

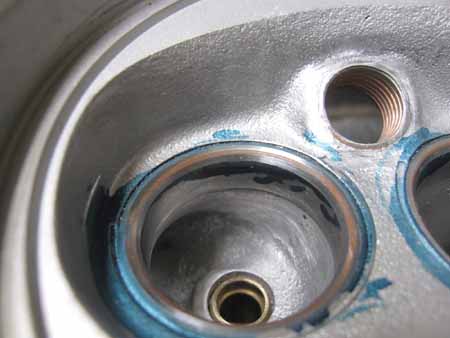

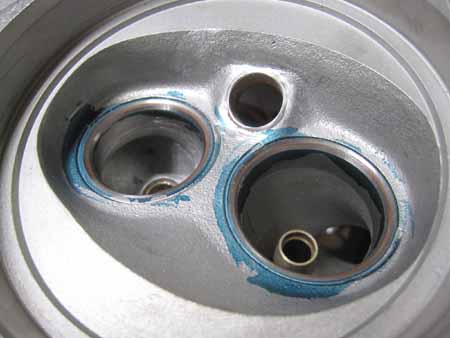

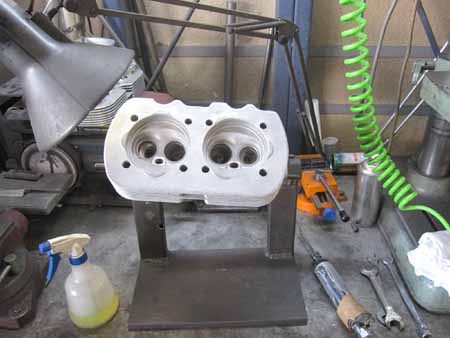

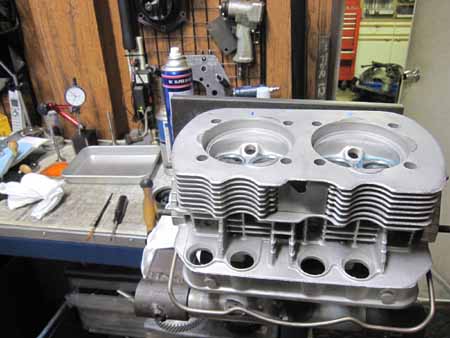

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/05 シートカットの後はバルブのすり合わせを行い、光明丹で当たりのチェックをします。 写真中央がそのアップで、３６０度キレイに当たれば合格です！ これでバルブジョブは全て終了いたしました！・・・が、まだまだ続くシリンダーヘッドの仕込み作業・・・。

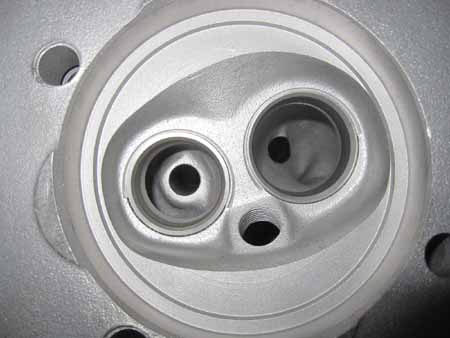

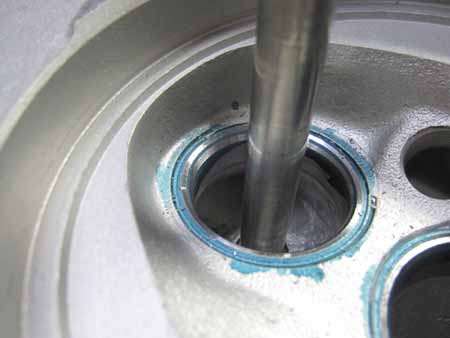

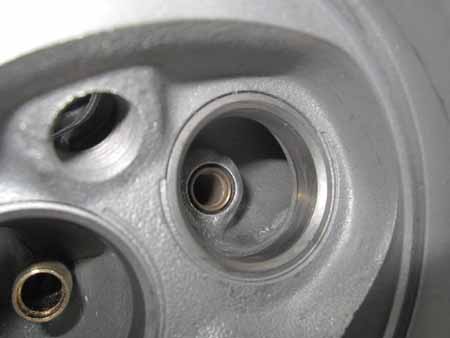

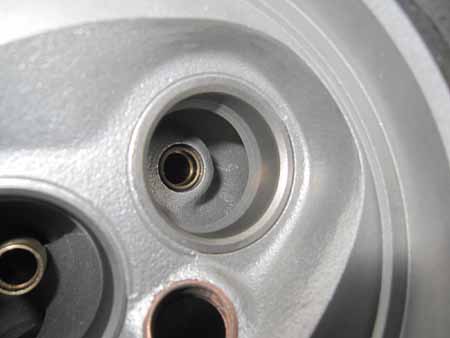

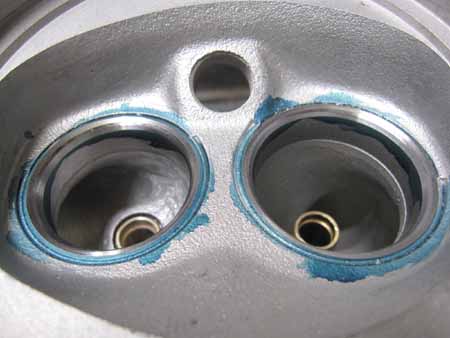

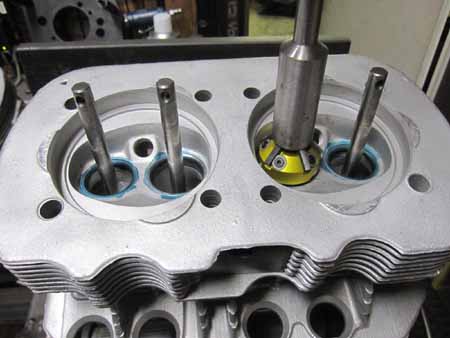

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/05 今日は朝からバルブシートカットを行っています。 バグスポのＴＯＯＬでは３面同時カットはできませんので、写真中央のように１面づつカットしていきます。 真ん中の青い筋の部分が実際にバルブが当たる４５度面になります。 全てのカットが終了すると写真右のように仕上がります。

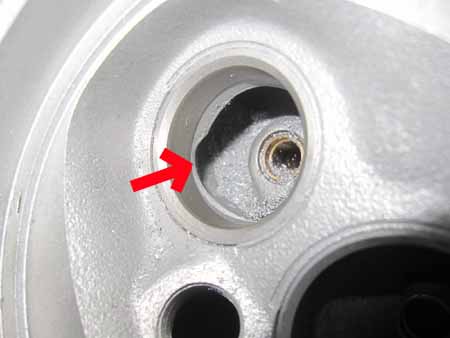

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/04 大はばなポート研磨ではございませんが、ど〜〜も気になるのがＥＸポートの角張った部分なんですよね・・・。 出口も狭いし・・・。 この部分を削っちゃいましょう！ どう削るかと言うと、赤矢印の部分の角を削りアールに仕上げていきます。 気休めかもしれませんが、昨今の「温暖化対策」とお考えください。

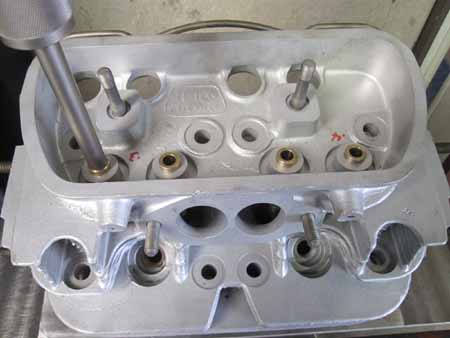

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/04 お次はバルブガイドを入れます。 ＩＮのガイドは先端をテーパーに削り、外径をヘッドに合わせ研磨します。 この寸法しだいでキツかったり緩かったりしますから作業は慎重に！ 無事ガイドも入れ終わり今度はＥＸポートを少々加工します。

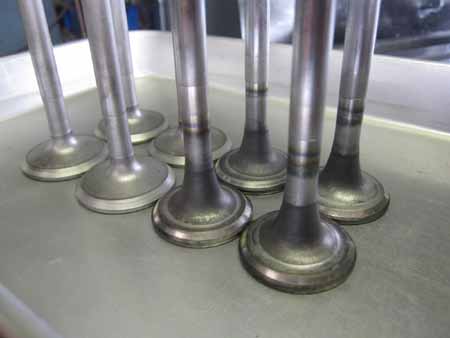

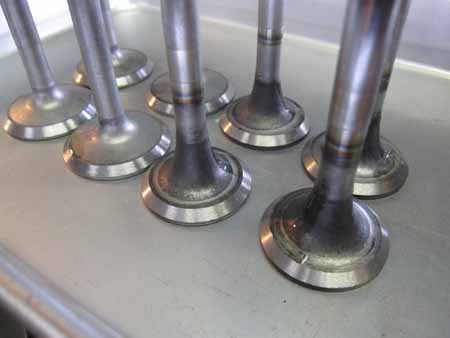

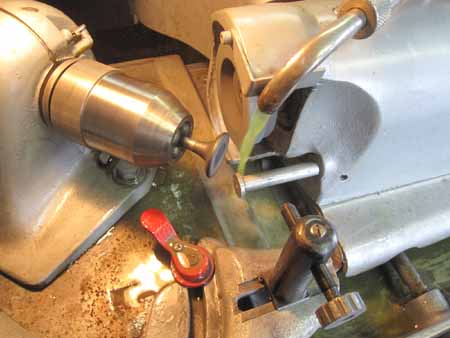

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/04 バルブリフェーサーで研磨するとこんな感じで仕上がります！ これでバルブシートの座りも良くなるでしょう！！

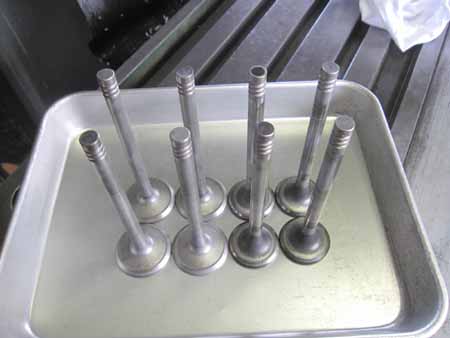

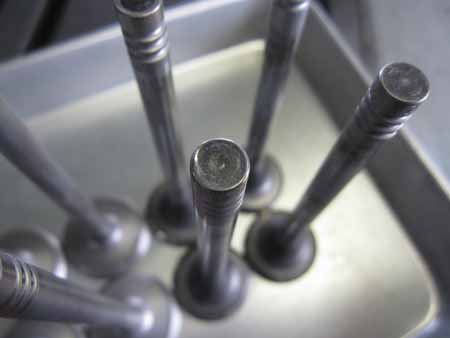

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/04 分解＆洗浄、そしてブラスト処理をした純正バルブです。 純正バルブですからもちろん再使用するのですが、フェース＆ステムエンドは研磨が必要ですね・・・。

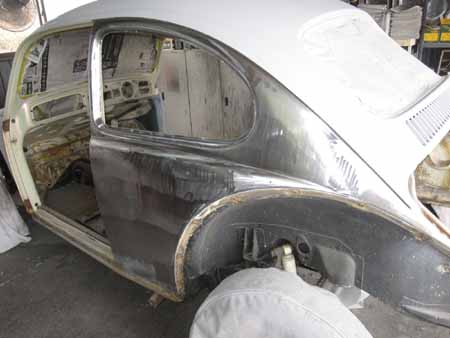

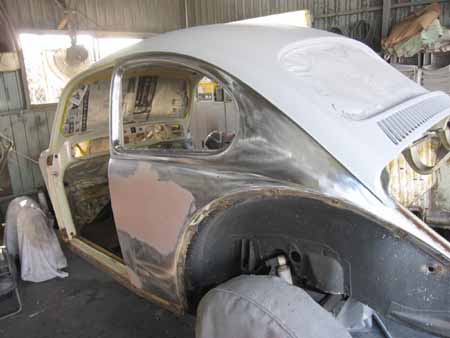

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/04 作業は左クォーターパネルの剥離まで進んでいます。 こちらのパネルは状態が良く、いきなりピンクパテで完了しそうです！ いつもこんな感じですと作業の進みも良いのですが・・・。

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/04 Ｆフードシールチャンネルの溶接後にサフェーサーが入りました。 サフェーサーだけではすき間からサビが出てしまいますから、ナイショの防錆剤をすき間に・・・ドドスコスコ♪“注入”してあります！ 写真右はもうすぐサフェーサーが入るまで進んだ右クォーターパネルです。

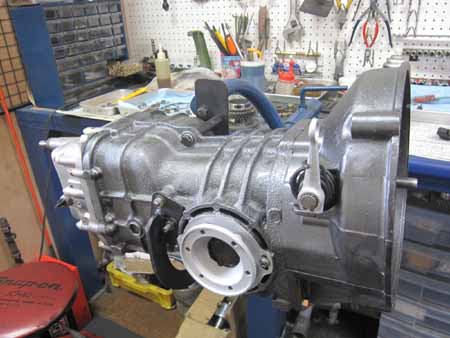

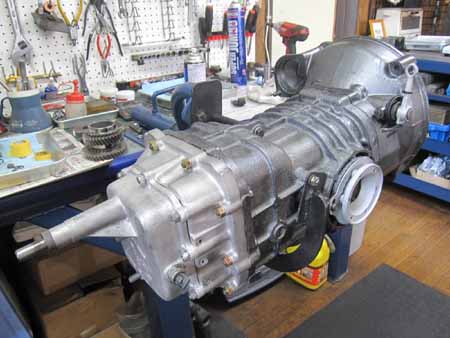

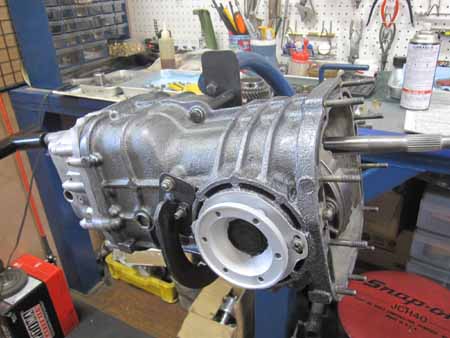

’７０Ｃａｍｐｅｒの機関廻り！ 2011/03/03 そして本日、予定通りにコンプリートに組み上がりました！ 予定は未定・・・いつもこんなふうに決まると良いのですが・・・。 次はエンジンへと作業を進めようと思いますが、少々混んできていまして少しの間お休みさせてください。 肝心の’７０Ｃａｍｐｅｒは無事に港に搬送されたそうです！ 後は出航を待つばかり！！

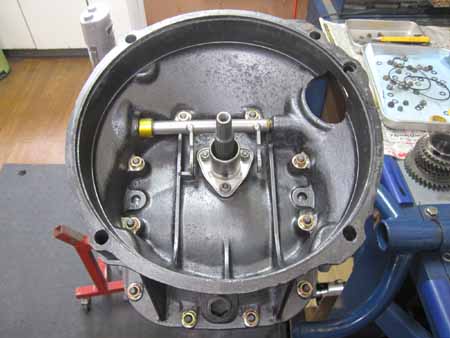

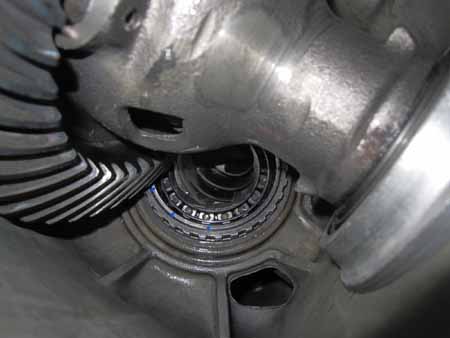

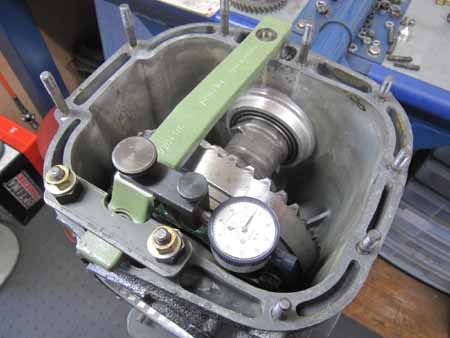

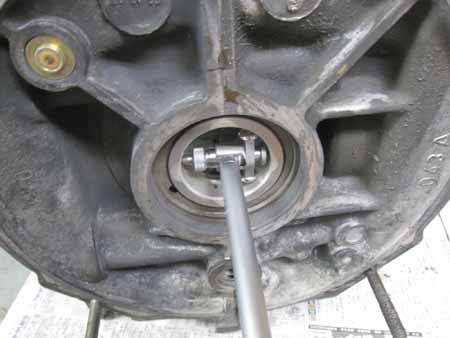

’７０Ｃａｍｐｅｒの機関廻り！ 2011/03/03 組み上げたデフをケースに収めてバックラッシュの調整を行います。 バックラッシュとは写真中央のリングギアとピニオンギアとの噛み合いの遊びをいいます。 専用ＴＯＯＬをセットして左右のベアリングホルダーを回しながらカチャカチャ♪やります。 ＬＡＴＥミッションはＴ−１系に比べ楽ですね！ バックラッシュ調整の動画を「You Tube」にＵＰしておきますのでご覧ください。

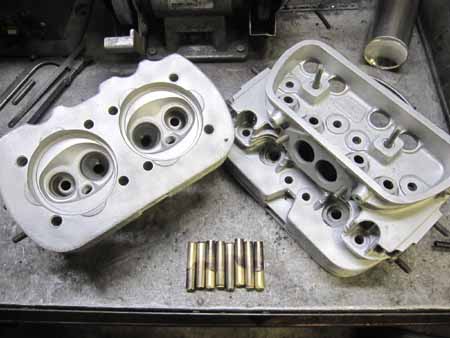

ヤナセ物最終年式カルマンギア復活PROJECT 2011/03/03 バルブジョブの開始です！ 先ずはガタの出ていたバルブガイドを抜くところからはじめます。 実は・・・この抜く作業が一番神経を使います。 パキッ！とかカキッ！とかの音が出ると・・・Ｏｈ〜〜産業廃棄物になる事も・・・。 今回は・・・全てキレイに抜けてくれましたぁ〜〜♪

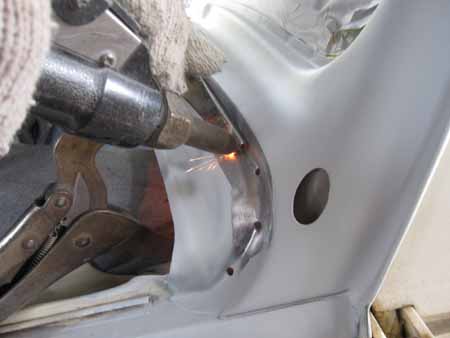

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/03 シールチャンネルの溶接を行っているところです。 スポットでジィィィ〜〜♪と数十ヶ所！ 溶接が完了するとこんな感じになります。 溶接の動画を「You Tube」にＵＰしておきますのでご覧ください。

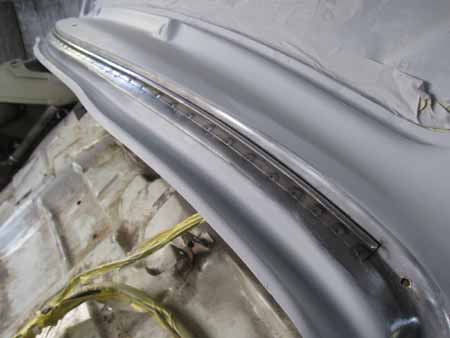

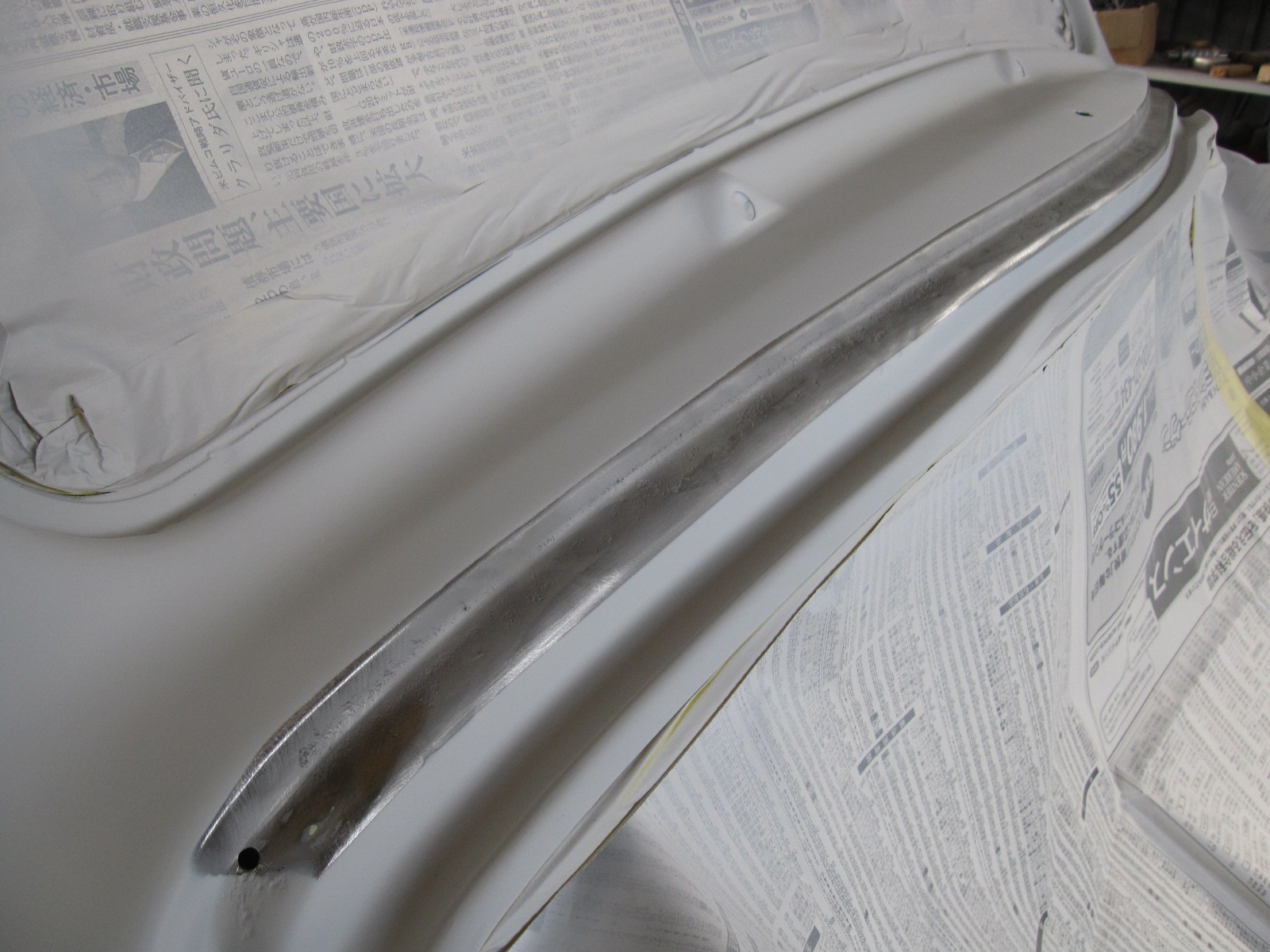

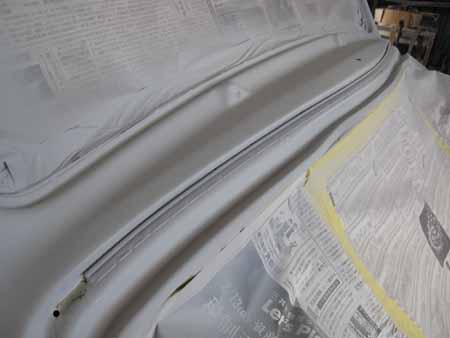

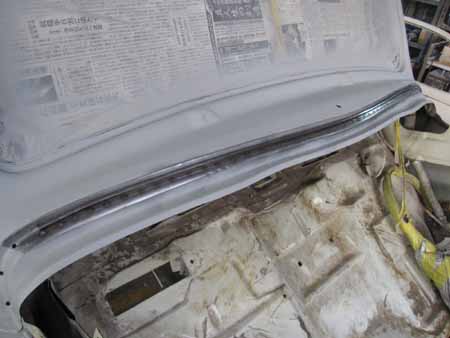

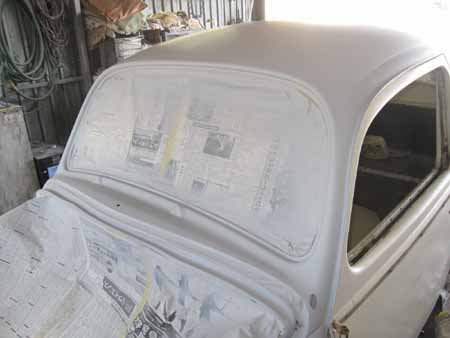

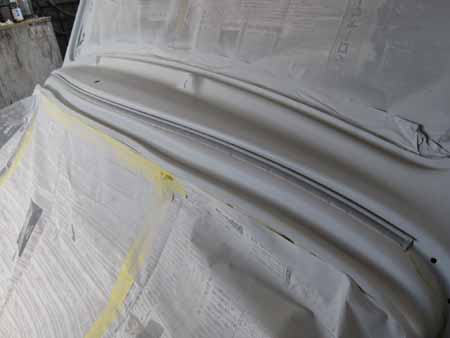

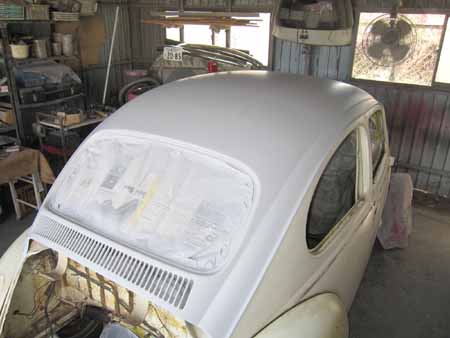

思い出の１２００ＳＴＤ復活PROJECT！ 2011/03/03 ルーフにサフェーサーが入りました！ フロントフードシールチャンネルの部分はテープでマスキングをして地肌のままです（写真右） この後シールチャンネルを溶接していきます。
